Lo más adecuado es

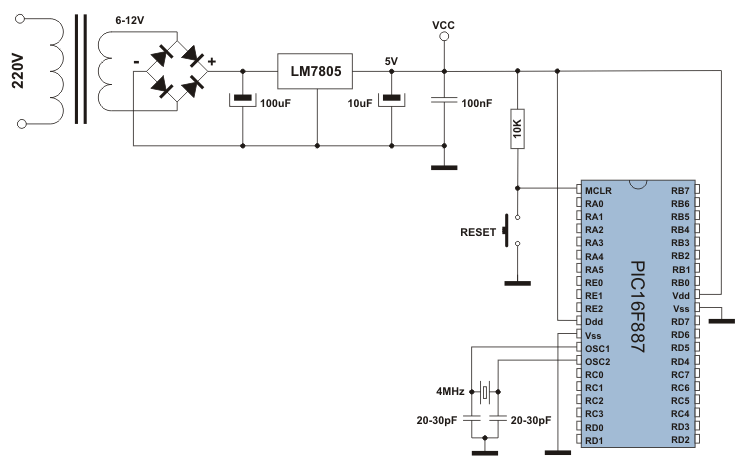

proporcionar un voltaje de alimentación de 5V DC a un Microcontrolador. El circuito de la imagen de abajo, utiliza un regulador de voltaje positivo de tres terminales
LM7805. Es un regulador integrado y barato que proporciona una estabilidad de
voltaje de alta calidad y suficiente corriente para habilitar el funcionamiento
apropiado del controlador y de los periféricos (aquí suficiente significa una corriente
de 1A).
La alimentación de los microcontroladores PIC debe estar entre 4 y 5.5 voltios que se conectan a los pines Vdd y Vss, que son respectivamente la alimentación positiva y masa del chip. La referencia 16F88 puede trabajar con un voltaje de alimentación que oscila entre 2 y 5.5 voltios, dependiendo de la frecuencia de oscilación.
Todo microcontrolador
requiere de un circuito que determine la velocidad de trabajo, se le llama
oscilador o reloj, este genera una onda cuadrada a determinada frecuencia que
se utiliza como señal para sincronizar todas las operaciones del sistema. La
mayoría de los componentes del oscilador se encentran integrados al interior
del microcontrolador, solo se requieren de unos pocos componentes externos, por
ejemplo, un cristal de cuarzo o una red RC. Algunos microcontroladores tienen
posibilidad de programar el oscilador interno, con lo cual los pines destinados
para ello se podrían utilizar como líneas de entrada o salida.
Las diferentes clases de
oscilador o reloj que se pueden utilizar son:
-oscilador LP: (Low power)
es un oscilador de bajo consumo, su cristal o resonador está diseñado para
trabajar a frecuencias comprendidas entre 32 y 200 Khz.
-oscilador XT: es el
oscilador más utilizado, permite una frecuencia de trabajo comprendida entre
200 Khz y 4 Mhz.
-oscilador HS: (High speed)
es el oscilador que permite trabajar el microcontrolador a altas velocidades,
comprendidas entre 4 Mhz y 20 Mhz.
-oscilador con señal de
reloj externa con OSC2 como CLKOUT.
-oscilador con señal de
reloj externa con OSC2 como I/O.
-oscilador RC: es un
oscilador de bajo costo formado por un circuito de resistencia y condensador,
su inconveniente es la poca precisión.
Se recomienda resistencias
entre 3K y 100K, acompañadas de un condensador con un valor por encima de los
20 pf, para obtener mayor estabilidad y precisión
-oscilador con señal de
reloj externa con OSC2/CLKOUT: se utiliza para hacer funcionar varios microcontroladores
con una única señal de reloj, en este caso la señal externa se conecta al pin
OSC1/CLKIN y por el pin OSC2/CLKOUT, se obtiene una señal de la frecuencia del
oscilador dividida por 4.
-oscilador con señal de
reloj externa con OSC2 - I/O: funciona igual que el anterior con la diferencia
de que el pin OSC2 puede ser configurado como entrada o salida.
-oscilador interno:
configurando esta opción por software, podremos utilizar los pines OSC1 y OSC2
como líneas de entrada o salida. Solo se encuentran en los microcontroladores
de encapsulados pequeños como los de 8 pines y 14 pines y algunos de 18 pines
como el 16F627/28, 16F819 Y 16F88.
